TB86J

  • Altura de trabajo máx.: 28,2 m
  • Capacidad de la plataforma (SWL): 227 kg
  • Altura de estibado: 2,9 m
  • Peso: 17.549 kg

Descargar Especificaciones (PDF)

Folleto Snorkel GuardTM (PDF)

El Snorkel TB86J es un elevador de brazo telescópico diesel de servicio pesado que incorpora un brazo de prolongación para añadir flexibilidad. Equipado con una poderosa tracción y dirección en 4 ruedas, el TB86J es ideal para las aplicaciones de construcción y los sitios de trabajo de terreno difícil.

Características estándar

  • Sistema secundario de protección Snorkel Guard™
  • Tracción y dirección a las 4 ruedas, modo de desplazamiento lateral
  • Rotación hidráulica de la plataforma
  • Rotación continua de la torreta de 360º
  • Alarma de traslación
  • Contador de horas e indicador de diagnósticos
  • Luz ámbar intermitente
  • Neumáticos rellenos de espuma
  • Control proporcional de traslación, elevación, giro y extensión
  • Control de reóstato para nivelación de plataforma y plumín
  • Línea eléctrica a la plataforma
  • Plataforma de triple entrada
  • Punto para fijación de amarres doble
  • Bocina
  • Alarma de inclinación 5º
  • Garantía de 2 años para piezas y mano de obra, 5 años para los elementos estructurales

Disponible también sin brazo de prolongación – ver TB80 para obtener detalles.

Altura de trabajo máx.

28.2m

Altura de plataforma máx.

26.2m

Alcance de trabajo máx.

23.9m

Tamaño de la plataforma

2.44m x 0.91m

Anchura global

2.6m

Longitud global

12.9m

Altura de estibado

2.9m

Distancia al suelo

330mm

Capacidad de la plataforma (SWL)

227kg

Altura de conducción máxima

26.2m

Velocidad de viento máx.

12.5m/s

Velocidad de conducción máx. (estibado)

4.8km/h

Velocidad de conducción máx. (elevado)

1.0 km/h

Longitud de la prolongación

2.0m

Arco de prolongación

135° (+70°/-65°)

Rotación de la plataforma

150º

Rotación de la torreta

360º

Giro de cola

1.9m

Tiempo de elevación/descenso

230/210 segundos

Gradación

40%

Radio de giro interno

2.4m

Radio de giro externo

4.7m

Neumáticos

15 x 625 Macizas, rellenas de espuma

Controles

Joystick proporcional

Sistema de transmisión

Tracción a las cuatro ruedas

Fuente de alimentación

Kubota V2403 65hp diesel – Tier 4 Final

Peso

17,549kg

Opciones

  • Pintura en colores especiales
  • Toma de aire en plataforma
  • Neumáticos no marcantes
  • Generador AC 110V/240V 2kW
  • Paquete para clima frío
  • Paquete para clima frío extremo
  • Paquete para condiciones ambientales extremas
  • Paquete de luces
  • Kit de remolque
  • Paquete para cristales
  • Paquete generador 12kW
  • Paquete soldador/generador 12kW
  • Kit de remolque
  • Parachispas en el silenciador
  • Aceite hidráulico respetuoso con el medio ambiente
  • Bandeja de herramientas
  • Conforme a las normas CSA

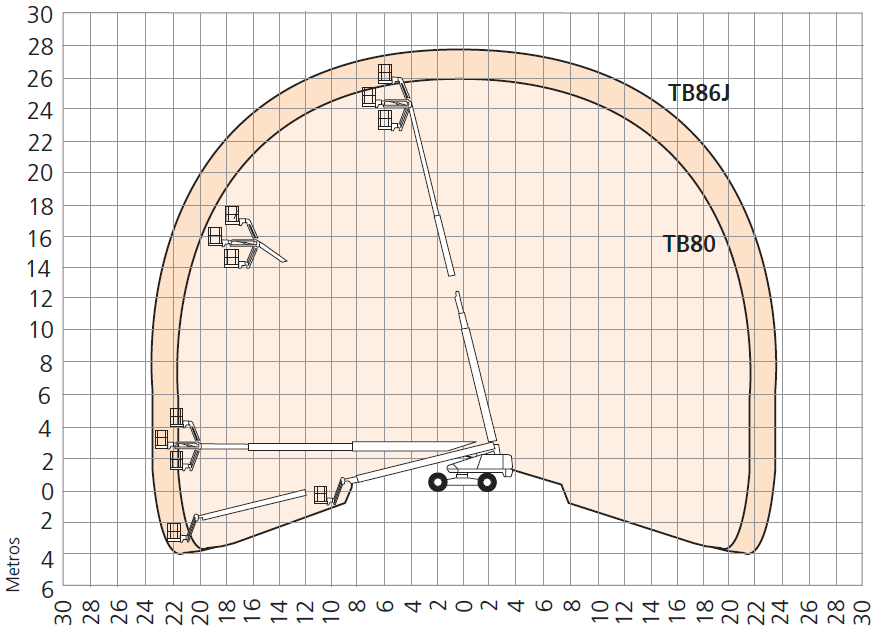

Entorno de trabajo

TB80-TB86J-working-envelope

Todos los productos Snorkel están construidos siguiendo los estándares más elevados y llevamos a cabo controles de calidad de lo más rigurosos en cada paso de la línea de producción.

Para asegurar la tranquilidad de nuestros clientes al comprar productos Snorkel, todas las máquinas Snorkel vienen con una garantía estructural de cinco años, más una garantía de dos años para las piezas y la mano de obra.

Ahern Chile está autorizado a llevar a cabo reparaciones de garantía de Snorkel. Para obtener más detalles, visite nuestra página de Garantías. page.

Las especificaciones pueden cambiar sin previo aviso. Las fotos y diagramas incluidos en este sitio web son para fines promocionales únicamente. Consulte el manual del operador correspondiente para obtener instrucciones detalladas sobre el uso y mantenimiento adecuado.
